1. מה זה הזרקה?
הזרקה היא להזריק את התכת הפלסטיק לחלל התבנית הסגורה במהירות גבוהה בלחץ גבוה, ולקבל את המוצר הפלסטי עם צורת חלל התבנית בדיוק לאחר הקירור והעיצוב.
הזרקה חייבת לעמוד בשני תנאים הכרחיים: ראשית, יש להזריק את הפלסטיק לתוך חלל התבנית במצב מותך; השני הוא שהמסת הפלסטיק המוזרקת חייבת להיות בעלת לחץ ומהירות זרימה מספיקות כדי למלא לחלוטין את חלל התבנית. לכן, יציקה בהזרקה חייבת להיות בעלת הפונקציות הבסיסיות של פלסטיק פלסטי, הזרקת נמס ויציקה בלחץ.
(1) תהליך פלסטליזציה בתהליך הפלסטיקה של הזרקה, הפלסטיק המוצק דרך ההולכה של הבורג המסתובב, נע כל הזמן קדימה לאורך כיוון חריץ הבורג, לאחר חימום, דחיסה, ערבוב גזירה של הברגה והשפעות אחרות של חימום לצפיפות אחידה, צמיגות והרכב ופיזור טמפרטורה של נוזל פלסטי צמיג. החום הנדרש לפלסטיק מוצק מגיע בעיקר מחימום הגליל החיצוני לפלסטיק ומחום גזירת החיכוך של בורג ההזרקה לפלסטיק. בתהליך הפלסטיקה, האם טמפרטורת התכת הפלסטיק עומדת בדרישות ההזרקה והאם פיזור הטמפרטורה אחיד הוא פרמטר חשוב למדידת פונקציית הפלסטיקה של מכונת ההזרקה, ופונקציית הפלסטיק מתייחסת לכמות הפלסטיק המותך. מכונת ההזרקה יכולה לספק ביחידת זמן.
לאחר פלסטיק המוצק להמסה, הוא נדחק לראש הבורג על ידי הבורג המסתובב כל הזמן ומאוחסן באזור האחסון בקצה הקדמי של הקנה. להמסת הפלסטיק באזור האחסון יש לחץ מסוים, ולחץ ההיתוך פועל על הבורג כדי לדחוף את הבורג כדי להתגבר על התנגדויות ונסיגה שונות. הבורג מפסיק להסתובב לאחר נסיגה למרחק מסוים, נקבע נפח התכת הפלסטיק (הנקרא כמות ההזרקה) באזור האחסון, מסתיים תהליך הפלסטיזציה ונכנס לתהליך ההזרקה.
(2) נמס הפלסטיק המפלסטיק בתהליך ההזרקה מאוחסן באזור האחסון של החבית. כאשר מוזרק, הבורג נע בציר. בפעולת לחץ ההזרקה של הבורג, נמס הפלסטיק זורם דרך הזרבובית המותקנת בקצה הקדמי של החבית ומוזרק לחלל התבנית בקצב מסוים.
(3) התכת הפלסטיק המוזרקת לחלל התבנית במהלך תהליך הקירור וההתייצבות מתגברת על התנגדויות זרימה שונות וממלאת את חלל התבנית. התכת הפלסטיק המלאה בחלל העובש נתון ללחץ עצום מחלל העובש, המונע על ידי זרימת ההמסה הפלסטית חזרה לחבית; יתרה מכך, בשל השפעת הקירור של חלל העובש, התכת הפלסטיק מייצרת התכווצות קירור, בשלב זה, בורג ההזרקה ממשיך לספק לחץ כדי לשמור על התכת הפלסטיק מלאה בחלל העובש ללא זרימה חוזרת, וההמסה הפלסטית מתווספת כראוי לחלל התבנית כדי למלא את החלל המתכווץ בחלל התבנית עד שהמסת הפלסטיק מתקררת בהדרגה ומתמצקת לתוך המוצר.
2. מה זה עובש הזרקה (כלים)?

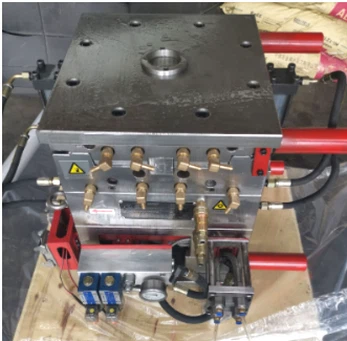

תבנית הזרקה (כלי הזרקה) הוא כלי לייצור הזרקה, הוא ייצור תעשייתי נפוץ. תבנית הזרקה היא תהליך שבו פלסטיק, כגון חלקיק פלסטיק או סיב פלסטיק, מחומם למצב מותך ואז הפלסטיק המותך מוזרק לתבנית על ידי מכונת הזרקה, כגון הזרקת בוכנה או בורג. מכונת דפוס, אשר מקורר ויוצרים לתוצר של הצורה והגודל הרצויים.
תבניות הזרקה מורכבות בדרך כלל מהחלקים הבאים:
גוף התבנית : גוף התבנית הוא החלק העיקרי של תבנית ההזרקה, עשוי בדרך כלל מחומרים בעלי קשיות גבוהה ועמידות בפני שחיקה (כגון פלדה, נחושת וכו') כדי להבטיח את חיי השירות של התבנית.
מערכת B.Injection(Feeding) : כוללת תעלה ראשית, תעלת זרימה ושער להעברת הפלסטיק המותך ממכונת ההזרקה לחלל התבנית.
ג. מערכת קירור : משמשת לקירור פלסטיק מותך לריפוי מהיר.
ד. מערכת מפלט : כולל פיני מפלט, בלוקים, פלטה עליונה וכו', המשמשים להוצאת המוצר היצוק מהתבנית.
3. איך להכין תבנית הזרקה?
א עיצוב עובש
השלב הראשון של ייצור עובש הוא עיצוב. בתכנון התבנית, עלינו לקבוע תחילה את סוג התבנית על פי הצורה והדרישות של חלקי ההזרקה. לאחר מכן, בהתאם לצורה וגודלם של חלקי ההזרקה, כמו גם לסוג ואופי חומרי ההזרקה הדרושים, מתוכנן מבנה התבנית. לבסוף, בחירת החומר ותכנון הטיפול בחום מתבצעים כדי להבטיח את האיכות והביצועים של התבנית.

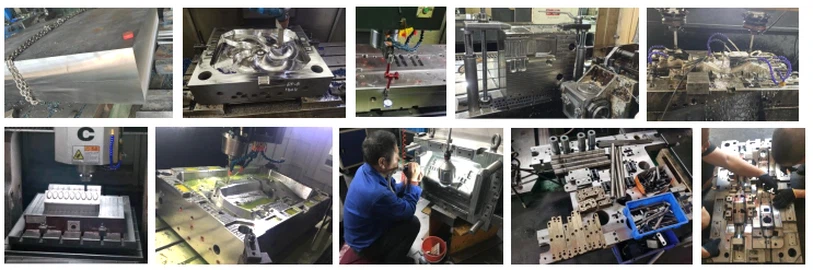

ב. עיבוד שבבי בקרה מספרית
עיבוד CNC הוא חלק חשוב מאוד בייצור תבניות. עיבוד CNC יכול לממש ייצור חלקים ברמת דיוק גבוהה וביעילות גבוהה, שחשוב במיוחד לייצור תבניות. בעיבוד CNC, כרסום, חיתוך, קידוח ושיטות עיבוד אחרות משמשים בדרך כלל למימוש העיבוד והייצור של תבניות.
ג טחינה מדויקת
השחזה המדויקת היא אחד משלבי המפתח של ייצור תבניות. השחזה המדויקת יכולה לסייע בשחיקה של חלקי התבנית השונים, ולהבטיח את דיוק הממדים שלה וחספוס פני השטח, תוך הגברת ביצועי האיטום ועמידות הבלאי שלה, משפרים את חיי השירות של התבנית.
ד. עיבוד שבבי פריקה חשמלית
Edm היא שיטת עיבוד יעילה ללא מגע, שיכולה להשיג התכה וחיתוך מתכת דרך תופעת הפריקה, והיא חשובה מאוד גם לייצור עובש. Edm מבוצע בדרך כלל בחלקי התבנית עם דרישות גבוהות לפרופיל פנימי, חיצוני ודיוק ממדים. Edm יכול לשפר את הדיוק ואת גימור פני השטח של התבנית, ולהפחית את עלויות הייצור והעיבוד.
ה. הרכבה וניפוי באגים
לאחר סיום ייצור התבנית, יש צורך בהרכבה וניפוי באגים. תהליך ההרכבה צריך לבדוק את חלקי התבנית השונים על מנת להבטיח את תקינותה ויציבותה. בתהליך איתור הבאגים, יש צורך לבצע בדיקת הזרקה, לדמות את סביבת הייצור ולבדוק את הביצועים והאמינות של התבנית. באמצעות התאמה נכונה ובדיקת דיוק, ניתן להבטיח את פעולתה היציבה של התבנית.
ייצור תבניות הזרקה הוא תהליך מורכב מאוד שצריך לעבור מספר שלבים כדי להשלים אותו. מתכנון תבניות ועד עיבוד שבבי CNC, שחיקה מדויקת, EDM והרכבה ואיתור באגים, כל ההיבטים צריכים להבטיח את הדיוק והיעילות של הייצור. רק באמצעות בדיקה ובדיקה קפדנית, נוכל להבטיח את האיכות והביצועים של תבניות הזרקה.
